GC080-067 DD馬達轉臺
市 場 價： ￥0元/個
優 惠 價： ￥0元/個
電機卷線部 絕緣等級：F類，絕緣耐壓：1分鐘1500V，絕緣電阻：10MΩ以上（500VDC）
其他 構造：外轉子型，勵磁方式：3相
（注）標稱扭矩為安裝在熱容量足夠大的金屬機座上時的數值。
位置分辨率為建議值，根據驅動器設定。
負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。
表中，如無明確說明則表示為200-230VAC電源。
GC080-067 DD馬達轉臺
技術參數：
| 規格名稱 | GC080-067 | ||||
| 瞬時最大輸出扭矩 | N.m | 3.5 | |||
| 連續最大扭矩 | N.m | 1 | |||
| 最大轉速 | rps | 4 | |||
| 額定轉速 | rps | 2 | |||
| 線電阻 | Ohm | 3.8 | |||
| 線電感 | mH | 4 | |||
| 力矩常數 | Nm/Arms | 0.6 | |||
| 反電勢常數 | Vp/(krpm) | 51 | |||
| 連續電流 | Arms | 1.5 | |||
| 峰值電流 | Arms | 5 | |||
| 極對數 | - | 11 | |||
| 精度要求 | 編碼器分辨率 | sin-cos/rev | 8192 | ||
| 絕對精度 | arc-sec | ±32 | |||
| 重復定位精度 | arc-sec | ±1.5 | |||
| 原點脈沖數 | Pulse/rev | 1 | |||
| 最大功率 | KVA | 0.2 | |||
| 額定功率 | KVA | 0.07 | |||
| 轉子慣量 | kgcm² | 6.35 | |||
| 允許負載 | 軸向負荷 | 正 | N | 800 | |
| 逆 | N | 600 | |||
| 徑向負荷 | Nm | 10 | |||
| 負載安裝面機械精度 | um | 15，5 or less | |||
| 重量 | kg | 2.3 | |||
| 環境要求 | 溫度 | ℃ | 40 | ||
| 濕度 | % | 85 | |||
| 大氣環境 | - | 無腐蝕性氣體、塵埃。 | |||
| 海拔1000m以下。 | |||||

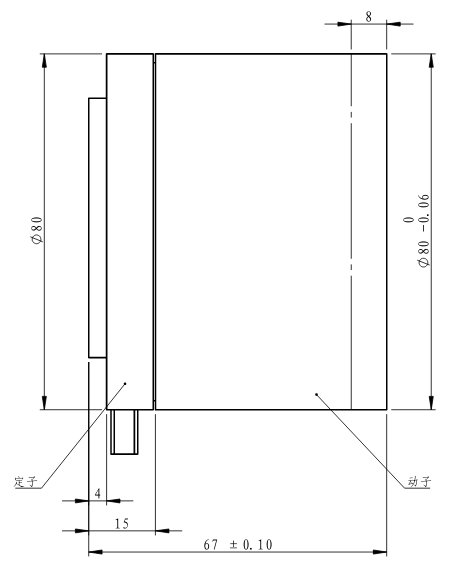

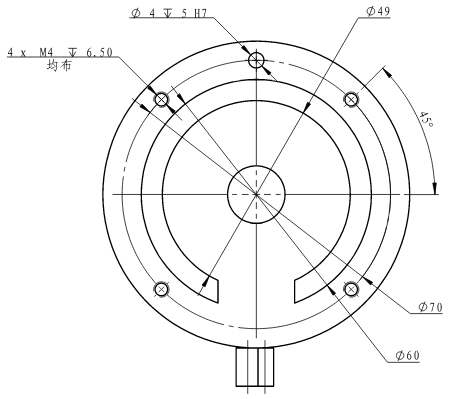

外形尺寸圖：
